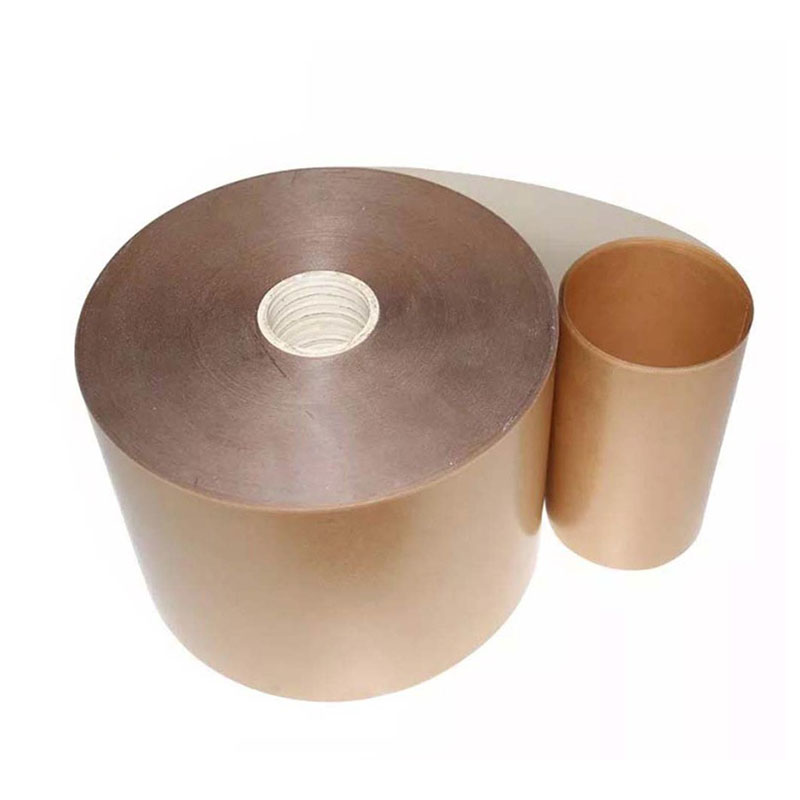

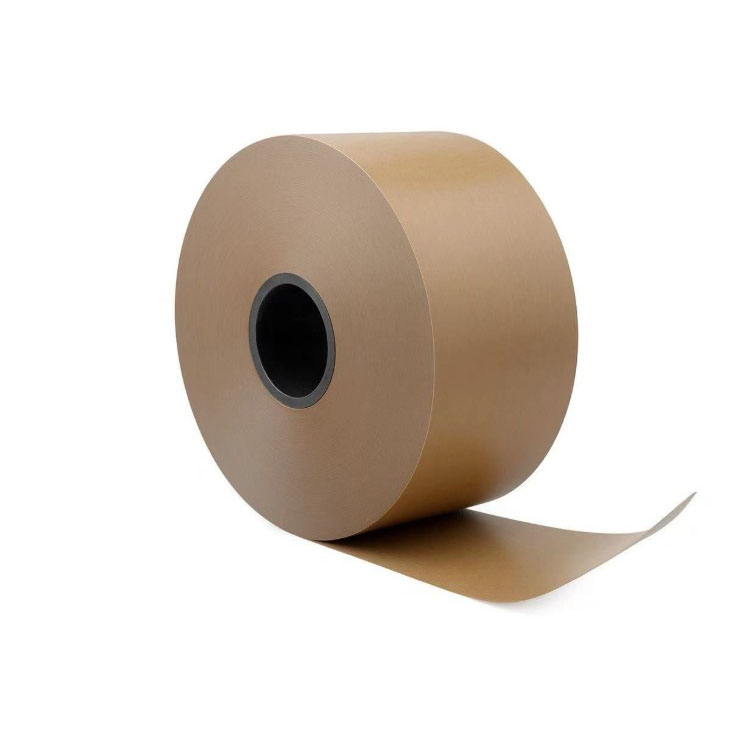

ورق مكثف مصفح بفيلم بوليستر PMP من الشركة المصنعة Hanyao عبارة عن مادة عازلة مزدوجة أو متعددة الطبقات يتم تشكيلها عن طريق ربط ورق مكثف السليلوز وفيلم البوليستر معًا بإحكام من خلال عمليات محددة (مثل الضغط الساخن أو الترابط). استخدام ورق مكثف أو فيلم بوليستر وحده له مزاياه وعيوبه، ولكن الجمع بينهما يحقق "مزايا تكميلية وإلغاء متبادل للعيوب".
يحتوي الورق المكثف على بنية ألياف مسامية، مما يجعل من السهل على الزيت العازل (عامل التشريب) اختراقه بالكامل. ومع ذلك، فإنه لا يزال يحتوي على شوائب ونقاط ضعف، ولديه مقاومة ضعيفة للإكليل المحلي، وعرضة للشيخوخة. يتمتع فيلم البوليستر بقوة كهربائية عالية للغاية، وفقدان عازل منخفض، وخصائص كيميائية مستقرة، ومقاومة جيدة للإكليل. ومع ذلك، فإن سطحه كثيف وناعم للغاية، مما يجعل من الصعب على عوامل التشريب اختراقه. فجوات الهواء الصغيرة في الداخل عرضة للتفريغ الجزئي تحت الجهد العالي، مما يؤدي إلى الانهيار.
بعد التصفيح، يعمل فيلم البوليستر بمثابة "عامل العزل الرئيسي"، بينما تعمل ورقة المكثف بمثابة "قناة التشريب"، مما يزيل نقاط الضعف ويحسن جهد التحمل الإجمالي.
| لا. | غرض | وحدة | قيمة | ||||
| 1 | سمك الاسمي | مم | 0.05 | 0.06 | 0.07 | 0.08 | 0.1 |
| 2 | انحراف سمك | مم | ± 0.005 | ±0.006 | ±0.007 | ±0.008 | ±0.01 |
| 3 | الكمية الاسمية والانحراف | جم/م3 | 65±7 | 80 ± 8 | 90±9 | 100±10 | 140 ± 14 |
| 4 | قوة الشد (الطولية) | ن/10 ملم | ≥50 | ≥60 | ≥70 | ≥80 | ≥100 |
| 5 | انهيار الجهد | كيلو فولت | ≥3 | ≥4 | ≥5 | ≥7 | ≥9 |
| 6 | التصاق عادي | لا طبقات | |||||
| 7 | التصاق حراري (130 ± 2 درجة مئوية 10 دقيقة) | لا طبقات، لا رغوة، لا تدفق الغراء | |||||
| 8 | انكماش(٪) | <3 | |||||
إخلاء المسؤولية: أرقام الأداء والمعلمات والميزات الموضحة هي قيم نموذجية في ظل ظروف اختبار محددة وقد تختلف في التطبيقات الفعلية. ولا تشكل ضمانًا أو ضمانًا للأداء في جميع الظروف. يتحمل المستخدمون مسؤولية التحقق من مدى ملاءمة المنتج للتطبيق المقصود.
1. ورق مكثف مغلف بفيلم بوليستر PMP قادر على تحمل درجة حرارة تصل إلى 130 درجة مئوية
2. لديها قوة ميكانيكية جيدة وخصائص عازلة
3. سيتم معالجته تحت درجة حرارة الحد الأدنى 120 درجة مئوية لمدة 6 ساعات أو 120 درجة مئوية لمدة ساعتين عند درجة مئوية، أو 1.5 ساعة عند 160 درجة مئوية.
4. يتم استخدامه بشكل رئيسي لصب محولات الجهد والمحركات الخاصة من الفئة E وغيرها من المعدات الكهربائية.
