خلاصة
إذا كان المحرك هو "قلب" الآلة، فإن العزل هو الجلد والعظام وجهاز المناعة في وقت واحد. معظم أعطال المحرك لا تبدأ بشرارة مثيرة، بل تبدأ بهدوء: الحرارة تؤدي إلى هشاشة الفيلم ببطء، وتتسلل الرطوبة إلى الورق المسامي، ويحتك الاهتزاز بطانة الفتحة، وتمضغ التفريغات الكهربائية الصغيرة في نقاط الضعف حتى تقصر اللف أخيرًا. في هذه المقالة سوف أتطرق إلى مامواد العزل الكهربائي على المحركاتفي الواقع، هناك أنماط الفشل الشائعة التي يواجهها المشترون، وهي طريقة عملية وسهلة الشراء لاختيار المواد التي تتحمل ظروف التشغيل الحقيقية. سأقوم أيضًا بتضمين جدول مقارنة سريع، وقائمة مرجعية للاختيار، والأسئلة الشائعة التي يمكنك استخدامها عند التحدث إلى الموردين مثلشركة سوتشو هانياو للمواد الجديدة المحدودة.
عندما يقوم الأشخاص بشراء أو تحديد عزل للمحركات، فإن "الألم" عادة ما يبدو وكأنه واحد (أو أكثر) مما يلي:
الخبر السار: هذه مشاكل قابلة للحل، إذا تم علاجهامواد العزل الكهربائي على المحركاتكنظام، وليس كجزء واحد تشتريه بالسمك وحده.
عزل المحرك ليس مجرد "ورق" أو "فيلم". إنها مجموعة من المكونات التي تعمل معًا لمنع الاتصال الكهربائي بين الموصلات والمعادن المؤرضة وبين مراحل الملف. تشمل الفئات الأكثر شيوعًا ما يلي:
فكر في الأمر مثل بناء سترة مقاومة للماء: القماش الخارجي وحده لا يكفي، فأنت بحاجة إلى طبقات، وختم، والتوافق بين الطبقات. المحركات هي نفسها.
تشير معظم حالات فشل العزل إلى ست عائلات تعاني من التوتر. إذا كان بإمكانك تسمية المواد التي تهيمن على تطبيقك، فيمكنك اختيار المواد التي تدوم لفترة أطول (وتجنب الدفع الزائد مقابل الميزات التي لا تحتاج إليها).
إذا سبق لك أن تعرضت لعطل في المحرك "في وقت مبكر جدًا"، فعادةً ما يكون ذلك أحد هذه المشاكل، وغالبًا ما يعمل اثنان معًا (الحرارة + الاهتزاز هو ثنائي كلاسيكي).
لو كنت أشتريمواد العزل الكهربائي على المحركاتبالنسبة لخط الإنتاج، سأستخدم هذا التسلسل العملي. إنه يبقي القرار مرتكزًا على واقع التشغيل.
تعمل هذه العملية على تحويل العبارة الغامضة "أرسل لي عرض أسعار للعزل" إلى مواصفات خاضعة للرقابة يمكن للموردين الوفاء بها فعليًا.
| نوع المادة | الاستخدام النموذجي في المحركات | نقاط القوة | المراقبات |
|---|---|---|---|
| ورق/فيلم/ورق مصفح | بطانات الفتحات، عزل الطور | عازل متوازن + مرونة، قابلية معالجة جيدة | جودة الحافة مهمة؛ يوصى بالتحكم في الرطوبة |
| العزل القائم على الأراميد (الورق / الصفائح) | بطانات الفتحات عالية الحرارة، وفواصل الطور | التحمل الحراري الممتاز، والأداء القوي للشيخوخة | تكلفة أعلى سمك المواصفات والتعامل معها لتجنب الهدر |
| فيلم البوليستر (PET) | حواجز الطور، والأغطية، وبعض تطبيقات الفتحات | عازل جيد، فعال من حيث التكلفة، سمك ثابت | الحدود الحرارية التحقق من التوافق الكيميائي |
| التغطيه / الشريط من الألياف الزجاجية | حماية من الرصاص، ودعم اللف النهائي | قوي ميكانيكيًا، جيد لمقاومة التآكل | يتطلب التشريب المناسب. يمكن أن يتآكل التعامل إذا كانت الجودة منخفضة |

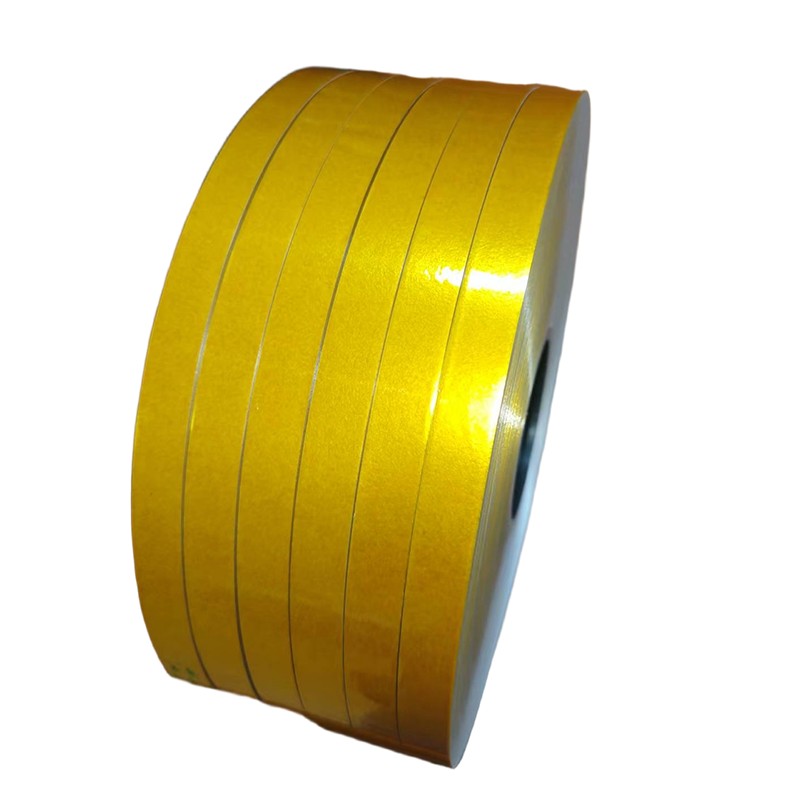

| شريط قائم على الميكا (تركيز الجهد العالي) | ملفات الجهد العالي، طبقات العزل المتخصصة | التحمل الكهربائي الممتاز في ظل إجهاد الجهد | عملية أكثر تعقيدا؛ يعتمد بشكل كبير على نظام الراتنج وطريقة التطبيق |
نصيحة:إذا كانت نقطة الألم لديك هي فشل المجال، فانظر أولاً إلى تشطيب الحافة، ومقاومة التصفيح، وسلوك التشريب - وليس فقط "قوة العزل الكهربائي على الورق".
فيما يلي عمليات التحقق التي تميل إلى اكتشاف مشكلات العالم الحقيقي مبكرًا. لا تحتاج إليها جميعًا لكل محرك، لكنك تحتاج إلى تلك التي تتوافق مع ملف تعريف المخاطر الخاص بك.
إذا كنت تفعل شيئًا واحدًا فقط: قم بإضافة روتين فحص وارد بسيط لجودة الحافة + السُمك + أخذ عينات من العزل الكهربائي. إنه تأمين رخيص.
لا يمكن للموردين الوصول إلى الهدف إلا إذا قمت بوصف الهدف بوضوح. عند العمل مع الشركة المصنعة مثلشركة سوتشو هانياو للمواد الجديدة المحدودة، قم بتوفير الأساسيات واطرح الأسئلة التي تكشف عن الاتساق.
عندما يتم إعداد العلاقة مع المورد بهذه الطريقة، فأنت لا "تشتري العزل". أنت تشتري نتيجة نظام عزل قابل للتكرار - خردة أقل، وحالات فشل أقل، وتجميع أكثر سلاسة.
س: ما هو أكبر خطأ يرتكبه المشترون عند استخدام مواد العزل الكهربائي في المحركات؟
ج: الاختيار بالسمك أو السعر وحده. العوامل القاتلة الحقيقية هي عدم تطابق العملية (التكسير أثناء الإدخال)، وعيوب الحواف، والتعرض البيئي (الرطوبة/المواد الكيميائية) الذي يؤدي إلى تدهور أداء العزل الكهربائي ببطء.
س: هل تحتاج المحركات التي تعمل بالعاكس إلى مواد عزل مختلفة؟
ج: في كثير من الأحيان، نعم. يمكن أن يؤدي التبديل السريع إلى زيادة الضغط عند نقاط الضعف وتسريع الشيخوخة في حالة وجود فراغات. من الذكاء مراجعة هيكل العزل وجودة التشريب وكيفية تعامل النظام مع الضغط الكهربائي بمرور الوقت.
س: هل الطبقة الحرارية الأعلى دائما أفضل؟
ج: ليس تلقائيا. يمكن أن تساعد الطبقة الأعلى في التقادم الحراري، ولكن لا يزال يتعين عليك مطابقة المرونة والسمك وقابلية التصنيع. يمكن أن يؤدي الإفراط في المواصفات إلى زيادة التكلفة وفي بعض الأحيان إنشاء مشكلات في التجميع إذا كانت المادة أكثر صلابة مما تستطيع العملية التعامل معه.
س: لماذا تجتاز بعض المحركات اختبارات المصنع ولكنها تفشل في الميدان؟
ج: تلتقط العديد من اختبارات المصنع "القوة الأولية"، في حين أن الأعطال الميدانية تأتي من التقادم تحت الحرارة + الاهتزاز + الرطوبة. ولهذا السبب فإن الاختبار المشروط والاحتفاظ بالشيخوخة الحرارية مهمان.
س: ما الذي يجب أن أرسله للمورد للحصول على توصية دقيقة؟
ج: الجهد الكهربي، والفئة الحرارية المستهدفة، وهندسة الفتحات، وطريقة اللف، وتقدير درجة حرارة التشغيل، وملاحظات البيئة، وما إذا كنت تستخدم تشريب الغمس/التنقيط/VPI. مع ذلك، يمكن للمورد أن يوصي بهيكل وسمك واقعيين.
إذا كنت ترغب في تقليل الخردة، وتجنب مشكلات الضمان المتعلقة بالعزل، وتوحيد نظام عزل موثوق به، فابدأ بتوثيق درجة حرارة التشغيل ونوع محرك الأقراص والبيئة وطريقة التصنيع - ثم قم بمطابقة المواد مع تلك الحقائق. إذا كنت تقوم بتقييم الخيارات منشركة سوتشو هانياو للمواد الجديدة المحدودةأو مقارنة مصادر متعددة، وشارك معلمات المحرك وأهداف الأداء المطلوبةاتصل بنالطلب توصيات وعينات المواد المناسبة لعملية الإنتاج الخاصة بك.
