عندما يتعطل محول من النوع الزيتي، قد يبدو السبب الرئيسي بسيطًا - ارتفاع درجة الحرارة، أو انهيار العزل، أو رحلة مفاجئة. في الواقع، غالبًا ما يكون العزل الصلب هو "المضاعف الصامت" وراء الكواليس: فهو يؤثر على قوة العزل الكهربائي، والشيخوخة الحرارية، الاستقرار الميكانيكي في ظل قوى الدائرة القصيرة، ومدى بقاء نظام الزيت نظيفًا وجافًا على مدار سنوات من الخدمة.
هذه المقالة تكسر ماالمواد العازلة الكهربائية على المحولات الزيتيةفي الواقع، حيث المشترين والمهندسين الأكثر شيوعًا أن تتعرض للحرق (حرفيًا وماليًا)، وكيفية اختيار المواد التي تصمد أمام التصنيع، والشحن، والتجفيف، تشريب الزيت، والتشغيل على المدى الطويل. ستحصل أيضًا على قائمة مرجعية جاهزة للمشتريات وجدول مقارنة واستكشاف الأخطاء وإصلاحها القسم الذي يساعدك على ربط الأعراض بالأسباب على المستوى المادي.
نقطة الألم 1: "نفس الاسم، أداء مختلف".
يمكن تصنيف مادتين بشكل مماثل (على سبيل المثال، "لوح الضغط")، ولكنهما يختلفان بشكل كبير في تجانس الكثافة، ومستوى الشوائب، محتوى الرطوبة، وقوة الضغط. تظهر هذه الاختلافات لاحقًا على شكل تشريب غير متساوٍ للزيت، أو نقاط ساخنة محلية، أو التفريغ الجزئي عند الحواف الحادة.
نقطة الألم 2: "لقد اجتاز الفحص الوارد، ثم فشل في التجميع."
العزل الصلب حساس للتعامل. يمكن أن تصبح اللوحة النظيفة مصدرًا للتلوث إذا تم قطعها على معدات متربة، تخزينها في الهواء الرطب، أو لمسها دون ضوابط النظافة الأساسية - خاصة قبل عملية التجفيف والتفريغ بالزيت.
نقطة الألم 3: "لقد تم أكل الهامش الحراري."
إذا تم التعامل مع نظام العزل كسلعة، فقد يفقد المحول الإرتفاع الحراري. مرة واحدة العزل القائم على السليلوز على مر العصور، من الصعب عكس هذا التدهور. والنتيجة هي انخفاض متوسط العمر المتوقع وارتفاع المخاطر في ظل ظروف التحميل الزائد.
نقطة الألم 4: "الظروف الميدانية لا تتطابق مع المختبر."
حتى نظام العزل المصمم جيدًا يمكن أن يعاني إذا كان التحكم في الرطوبة ونظافة الزيت وإجراءات الصيانة ضعيفة. يؤدي تلوث الزيت ودخول الماء إلى تقليل قوة العزل الكهربائي وتسريع شيخوخة العزل السائل والصلب.
التحقق من الواقع:معظم حالات فشل العزل لا تنتج عن عيب كبير واحد. إنها ناجمة عن تنازلات صغيرة التراص - اختيار المواد + جودة القطع + الرطوبة + التجفيف غير الكامل + التلوث + إجهاد التشغيل. الهدف هو إيقاف التكديس مبكرًا.
في المحولات المغمورة بالزيت، تم تصميم العزل السائل (الزيت) والعزل الصلب (الورق/الكرتون/المواد المركبة) للعمل معًا. يتدفق الزيت للتبريد ويملأ الفراغات. يوفر العزل الصلب تباعدًا ثابتًا وقوة ميكانيكية ومسارات عازلة يمكن التحكم فيها. عندما يتم تنفيذه بشكل جيد، يقاوم النظام الإجهاد الكهربائي والحرارة مع الحفاظ على استقرار هندسة اللفات على مدى عقود.
الوظائف الأربع التي يجب أن تحددها
تصبح معظم قرارات الشراء أسهل عندما تربط كل عائلة مادية بـ "منطقة" المحولات. يوجد أدناه خريطة عملية يمكنك استخدامها عند الاختيارالمواد العازلة الكهربائية على المحولات الزيتية.
الأوراق القائمة على السليلوز
ألواح الضغط السليولوزية وألواح المحولات
السليلوز المطور حرارياً
مركبات ذات درجة حرارة عالية
استخدم هذا كاختصار للقرار. إنها ليست بديلاً لحسابات التصميم، ولكنها تساعدك على تجنب حالات عدم التطابق الواضحة عند الاختيارالمواد العازلة الكهربائية على المحولات الزيتية.
| العائلة المادية | استخدام المحولات النموذجية | نقاط القوة | المراقبين |
|---|---|---|---|
| ورق كرافت | العزل بين الطبقات والرصاص، وتطبيقات اللف العامة | تشريب جيد للزيت، فعال من حيث التكلفة، أداء مثبت | حساسية الرطوبة، والشيخوخة تتسارع مع الحرارة والتلوث |
| ورق كريب | تغليف الرصاص، الأشكال التي تتطلب المرونة | متوافقة، جيدة للهندسة المعقدة، مستقرة بعد التشريب بالزيت | يتطلب التعامل النظيف. التجاعيد والحطام يمكن أن تخلق نقاط ضغط محلية |

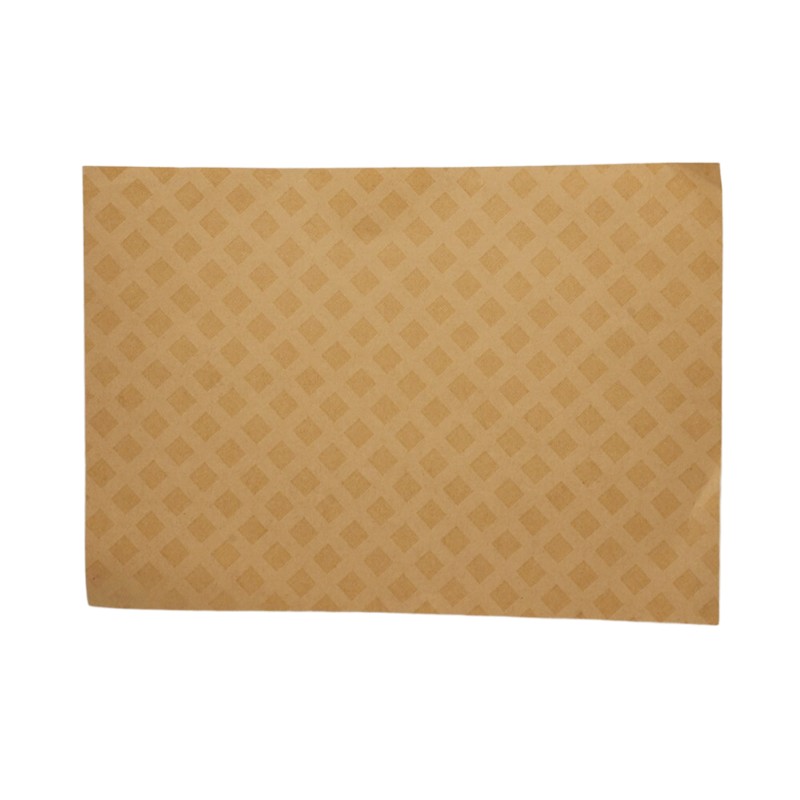

| ورقة منقط الماس | منعطف إلى آخر أو عزل الطبقة حيث يساعد الترابط / القفل | يحسن استقرار اللف، ويدعم التباعد المتسق | الانضباط في العمليات مهم؛ التجفيف غير السليم أو التلوث يقلل من الفوائد |

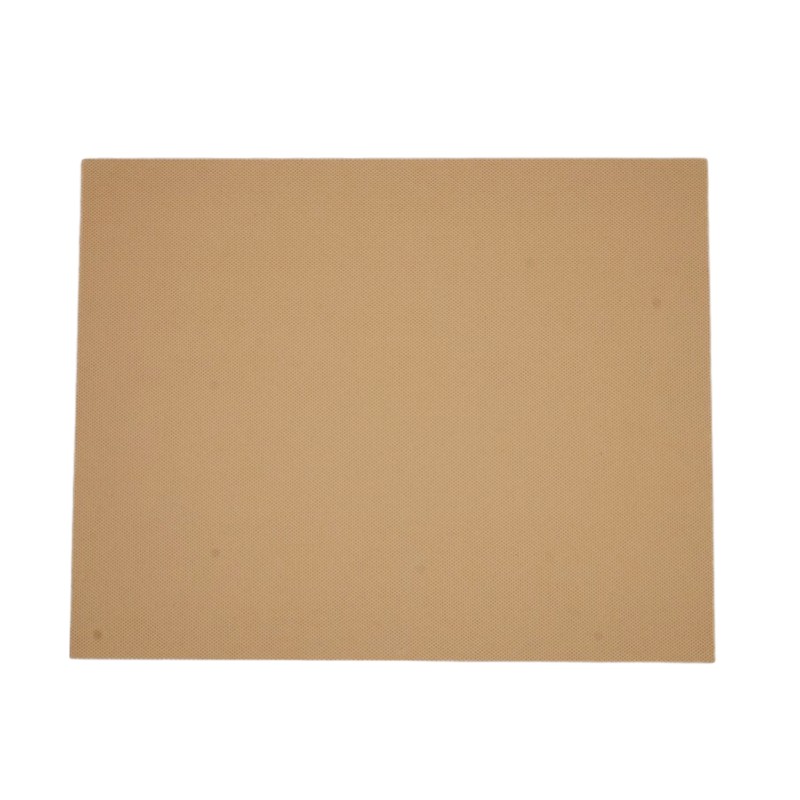

| لوح ضغط مضغوط مسبقًا | الحواجز، الفواصل، أجزاء العزل النهائية، الكتل الداعمة | يساعد الاستقرار الميكانيكي في الحفاظ على الخلوصات الحرجة | يعد توحيد الكثافة والتحكم في الرطوبة أمرًا ضروريًا |
| السليلوز المطور حرارياً | تطبيقات الورق ذات الهامش الحراري العالي | مقاومة أفضل للشيخوخة الحرارية مقارنة بخيارات السليلوز القياسية | لا يزال يحتاج إلى مراقبة صارمة للرطوبة ومعالجة الزيت النظيف |
| المواد القائمة على الأراميد | المناطق أو التصميمات الأكثر سخونة التي تتطلب استقرارًا حراريًا أعلى | تحمل درجات الحرارة العالية، جيد للتصاميم الصعبة | ويجب التحقق من التكلفة وتوافق التصميم وإعدادات العملية |
| شرائح راتنجات من الألياف الزجاجية | المكونات العازلة الهيكلية في بعض أبنية المحولات | خصائص ميكانيكية قوية، استقرار الأبعاد جيدة | تشطيب الحواف ومسألة النظافة؛ تأكيد توافق الزيت وحدود التطبيق |
إليك سير العمل الذي يمكنك تسليمه إلى فريق المشتريات وفريق التجميع دون بدء حرب أهلية. فهو يفرض الأسئلة الصحيحة في وقت مبكر، قبل أن تتعثر في إعادة صياغة الملفات أو مطاردة التفريغ الجزئي في الاختبارات النهائية.
الخطوة 1: تحديد ضغوط التشغيل بلغة واضحة
الخطوة الثانية: ترجمة الضغوط إلى متطلبات مادية
الخطوة 3: اكتب مواصفات الشراء التي تمنع البدائل "المتشابهة".
نصيحة المشتري:إذا لم يتمكن المورد من شرح كيفية تصرف المواد أثناء التجفيف وتشريب الزيت، أنت لا تشتري العزل، بل تشتري عدم اليقين.
يمكنك شراء ممتازةالمواد العازلة الكهربائية على المحولات الزيتيةولا يزال ينتهي الأمر بأداء ضعيف إذا تعاملت معها مثل ورق التغليف العادي أو الألواح العامة. هذه القواعد بسيطة ورخيصة الثمن، لكنها تمنع حالات الفشل الباهظة الثمن.
المستودعات والتعبئة والتغليف
القطع والتصنيع
عقلية التجفيف وتشريب الزيت
خطوة التجفيف ليست مجرد "إخراج الرطوبة". إنها تجعل العزل الصلب جاهزًا لقبول الزيت بشكل موحد وتجنب الفراغات. الفراغات هي المكان الذي يحب التفريغ الجزئي أن يعيش فيه. إذا تم التعجيل بالعملية، فقد يجتاز المحول الاختبارات الأولية ثم يتدهور أسرع في الخدمة.
تصبح العلاقة مع الموردين أكثر سلاسة بشكل كبير عندما تتوافق مع ما تبدو عليه "أدلة الجودة". بدلاً من الوعود الغامضة، اطلب الوثائق التي تدعم التكرار.
إذا كنت تقوم بشراء مكونات مقولبة أو أجزاء عازلة مقطوعة حسب الطلب، فأضف هذين السؤالين: (1) كيف يتم التحكم في الغبار أثناء التشغيل؟ (2) كيف يتم تشطيب الحواف لتقليل تركيز الإجهاد الكهربائي؟
عندما يحدث خطأ ما، يختفي الوقت بسرعة، وتتأخر جداول الإنتاج، وتتحرك مواعيد التسليم للعملاء، ويبدأ الجميع إلقاء اللوم على آخر شخص لمس المحول. يساعدك هذا القسم على تضييق نطاق المساهمين المحتملين في العزل بسرعة.
الأعراض الشائعة والمشتبه بهم على المستوى المادي
إذا كنت تريد موردًا واحدًا يمكنه دعم احتياجات العزل المتعددة لبناء المحولات من النوع الزيتي، فقم بالشراكة مع شركة مركزة يمكن للشركة المصنعة تقليل عبء العمل المؤهل وتحسين الاتساق عبر المشاريع.شركة سوتشو هانياو للمواد الجديدة المحدودة توفر مجموعة تغطي عناصر العزل الصلبة الشائعة الاستخدام لتطبيقات المحولات الزيتية، إلى جانب الإنتاج ودعم الاختبار الذي يساعد المشترين في الحفاظ على اتساق أداء المواد من دفعة إلى أخرى.
عندما يكون ذلك أكثر أهمية
التعامل معها كمواد سلعية قابلة للتبديل. اختلافات بسيطة في الكثافة والرطوبة والنظافة وجودة المعالجة يمكن أن يخلق فراغات ونقاط ضغط حادة ويسرع عملية الشيخوخة بعد تشريب الزيت.
ليس دائما. تأتي العديد من مشكلات الموثوقية من التحكم في الرطوبة والتلوث وانضباط العملية، وليس فقط فئة الحرارة. يساعد الاستقرار الحراري العالي عندما تتطلب النقطة الفعالة للتصميم أو ملف تعريف التحميل ذلك، ولكن يجب أن يقترن بتحكم قوي في العملية.
تقلل الرطوبة من قوة العزل الكهربائي وتسرع من شيخوخة العزل الصلب. كما أنه يزيد من خطر التفريغ الجزئي من خلال دعم الظروف الكهربائية غير المواتية، خاصة عندما لا يتم تحسين التجفيف والتشريب.
ابدأ بفحص السُمك، وفحص العيوب البصرية، وسلامة التغليف، ومراجعة وثائق الدفعة. والأهم من ذلك، تأكد من ظروف التخزين ومدة تعرض المواد قبل وصولها. الانضباط البسيط يعالج العديد من المشاكل في وقت مبكر.
التحكم في تشطيب الحواف، والحفاظ على نظافة الآلات، وإزالة الغبار، وتجنب الزوايا الحادة، والتأكد من الانتهاء من التجفيف وتشريب الزيت بدقة لمنع الفراغات. إن الوقاية من مرض باركنسون لا تتعلق بمادة معجزة واحدة بقدر ما تتعلق بالتنفيذ المتسق.
أفضل المحولات لا تعتمد على الحظ، بل تعتمد على مواد تتوافق مع المتطلبات الكهربائية والحرارية والميكانيكية للتصميم، وعلى العمليات التي تحافظ على تلك المواد نظيفة وجافة ومشربة بشكل صحيح. عندما تختارالمواد العازلة الكهربائية على المحولات الزيتيةومن خلال عقلية منع الفشل، يمكنك تقليل إعادة العمل، وحماية نتائج الاختبار، وتحسين الموثوقية على المدى الطويل في هذا المجال.
إذا كنت تختار أوراق العزل أو ألواح الضغط أو مكونات العزل المقولبة لمشروع محول من النوع الزيتي وتريد الدعم العملي (وليس العام)،اتصل بنامع فئة الجهد الخاص بك، والأبعاد الرئيسية، وملاحظات التطبيق - فيمكننا ذلك تساعدك على مطابقة نظام العزل المناسب لمتطلبات البناء والتوريد الخاصة بك.
