عندما يتعطل المحرك، فإن السبب الجذري غالبًا لا يكون النحاس أو الفولاذ، بل هو نظام العزل الذي يستسلم بهدوء تحت الحرارة، والاهتزاز، الرطوبة أو الإجهاد الكهربائي أو التعرض للمواد الكيميائية. يشرح هذا المقال كيفمواد العزل الكهربائي على المحركاتالعمل بشكل كامل النظام (ليس ورقة أو شريطًا واحدًا)، ما هي نقاط الضعف التي يواجهها المشترون وفرق الصيانة، وكيفية اختيار المواد التي تقلل من وقت التوقف عن العمل، مخاطر الضمان وإعادة العمل غير المتوقعة. ستحصل أيضًا على قائمة مرجعية عملية للاختيار، وجدول مقارنة لمواد العزل الشائعة، والأسئلة الشائعة التي تتناول الأسئلة الشائعة "ما الخطأ؟" سيناريوهات.
مواد العزل الكهربائي على المحركاتيشمل كل مكون غير موصل يمنع التيار من اتخاذ المسار الخاطئ. وهذا لا يعني فقط الأجزاء المرئية مثل بطانات الفتحات وورق الطور، ولكن أيضًا الأشرطة والأكمام والأوتاد وأسلاك الربط والورنيش والتشريب الراتنجات والمواد المركبة التي تحمي اللفات طوال عمر المحرك.
أكبر فكرة خاطئة هي التعامل مع العزل كمنتج واحد. في الواقع، يأتي أداء عزل المحرك مننظام منسق:
إذا كنت تشتري مواد، أو تبني محركات، أو تدير أعمال صيانة، فمن المحتمل أنك واجهت واحدًا على الأقل مما يلي:
الفهم العملي لمواد العزل الكهربائي على المحركاتيساعدك على استهداف محركات الفشل الحقيقية، لذا فإنك تنفق المال حيث يمنع ذلك التوقف عن العمل، وليس حيث يبدو جيدًا في ورقة البيانات فقط.
فكر في ملف المحرك كثلاث طبقات حماية، لكل منها أنواع إجهاد مختلفة:
يجب أن تتطابق اختياراتك المادية مع ملف تعريف الضغط. على سبيل المثال، قد يحتاج المحرك الموجود في بيئة رطبة إلى مقاومة قوية للرطوبة جودة التشريب، في حين أن المحرك الذي يعمل بنظام VFD قد يعطي الأولوية لمقاومة التفريغ وعزل الدوران القوي.
يوجد أدناه جدول مقارنة عملي لمساعدتك في مطابقة المواد مع حالات الاستخدام. الخيار الأفضل يعتمد على فئة الجهد، ودرجة الحرارة، دورة العمل، والبيئة.
| نوع المادة | النماذج النموذجية | نقاط القوة | المراقبين | تطبيقات المحركات المشتركة |
|---|---|---|---|---|
| مركبات فيلم البوليستر | فيلم، صفح، صفائح مرنة | قوة كهربائية جيدة، سمك مستقر، معالجة سهلة | تلف الحواف إذا تم التعامل معها بقسوة؛ حدود درجة الحرارة تعتمد على التصميم المركب | بطانات الفتحات، فواصل الطور، عزل الطبقات البينية |
| مركبات ورق الأراميد | ورق، شرائح | التحمل الحراري العالي والأداء الميكانيكي الجيد | يمكن أن تكون التكلفة أعلى؛ يتطلب معالجة نظيفة للحصول على أفضل التصاق/تشريب | المحركات ذات درجة الحرارة العالية، والتطبيقات الثقيلة، والبيئات الصعبة |

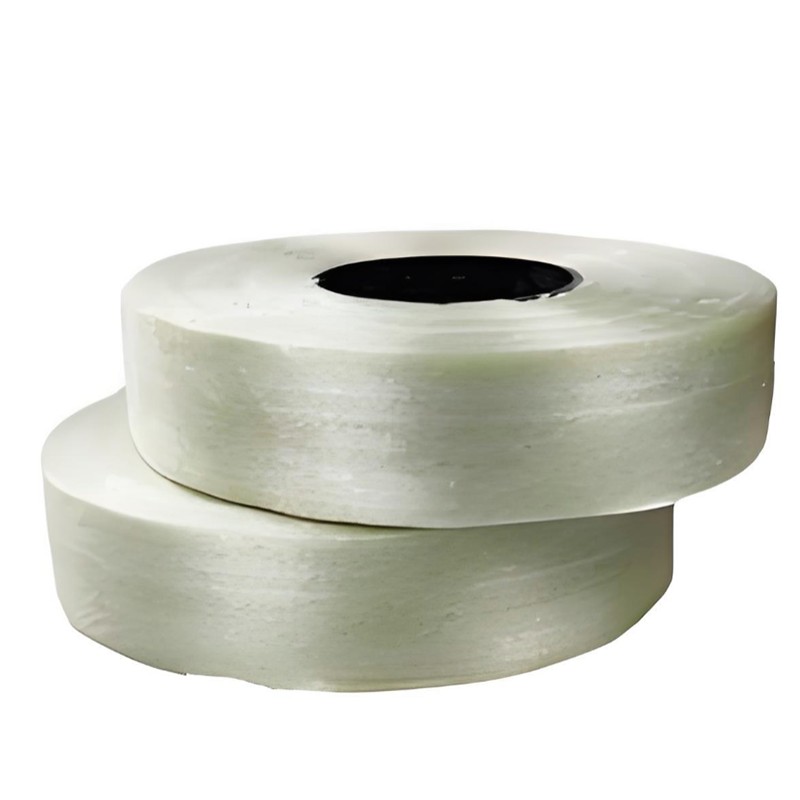

| الألياف الزجاجية (مع الراتنج) | التغطيه، الشريط، القماش | مقاومة ممتازة للحرارة والتعزيز الميكانيكي | يمكن أن تكون كاشطة. يتطلب الاقتران المناسب بالراتنج/الورنيش | الأكمام سلك الرصاص، التعزيز نهاية متعرجا، ملزمة |
| العزل على أساس الميكا | الشريط والصفائح والمواد المركبة | أداء متميز للجهد العالي ومقاومة التفريغ | تعقيد المعالجة؛ مسألة التحكم في السماكة والتشريب | ملفات الجهد المتوسط/العالي، ومناطق العزل الحرجة |
| ورنيش التشريب/الراتنج | ورنيش مغمس ومخبوز، راتينج VPI | يقفل اللفات، ويحسن قوة العزل الكهربائي، ويمنع مسارات الرطوبة | حساسة للعملية: تعتبر اللزوجة وملف المعالجة والنظافة أمرًا حاسمًا | تشريب الجزء الثابت، تثبيت اللف النهائي، حماية الرطوبة |

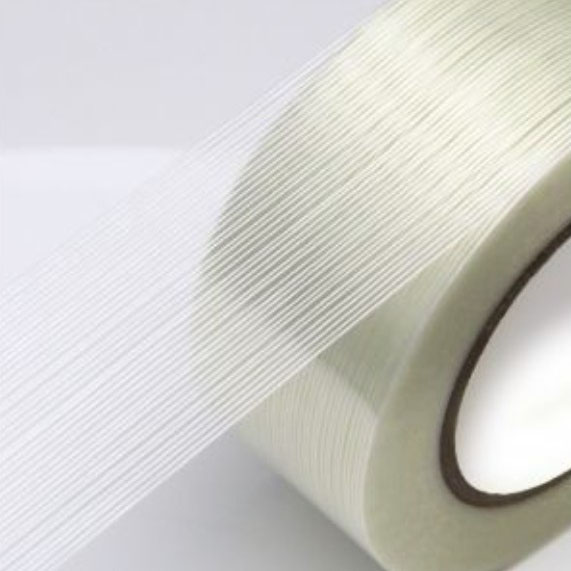

| الأشرطة المرنة / المتخصصة | شريط عازل، شريط ربط | تطبيق سريع، توافق جيد، تعزيز مستهدف | شيخوخة المادة اللاصقة تحت الحرارة؛ التوافق مع الورنيش مهم | مخارج الرصاص، ربط الملف، الحماية من التآكل |
غالبًا ما يجمع تصميم العزل الموثوق به بين مواد متعددة. على سبيل المثال، يمكن إقران بطانة الفتحة القوية بورق الطور و جلبة من الألياف الزجاجية عند مخارج الرصاص، ثم يتم تقويتها بورنيش معالج بشكل صحيح. هذا هو السببمواد العزل الكهربائي على المحركاتينبغي تقييمها كحزمة متكاملة.
فيما يلي سير عمل التحديد الذي يمكنك استخدامه بالفعل — سواء كنت تصمم محركًا جديدًا أو تستبدل العزل أثناء الإصلاح.
نصيحة عملية:إذا قمت بتشغيل محركات تعمل بالعاكس، فاحرص على إيلاء اهتمام إضافي لمتانة الدوران ومقاومة التفريغ. يمكن للمحرك أن يمر اختبارات hipot الأساسية ولا تزال تتحلل بسرعة إذا كانت أوقات ارتفاع الجهد والارتفاعات المتكررة تهاجم نقاط الضعف.
يريد العديد من المشترين أيضًا سلسلة توريد مستقرة وقابلة للتكرار. هذا هو المكان الذي يمكن أن يؤدي فيه العمل مع شركة تصنيع متخصصة إلى تقليل التباين.شركة سوتشو هانياو للمواد الجديدة المحدودةيركز على المواد العازلة المستخدمة في أنظمة المحركات، والتي يمكن أن تكون مفيدة عند الحاجة التحكم المتسق في السُمك، وسلوك المعالجة الموثوق به، وخيارات المواد التي تناسب ملفات تعريف واجبات المحرك المختلفة.
برنامج فحص وارد قوي يمنع الصداع لاحقًا. اعتمادًا على طلبك، ضع في اعتبارك هذه الفحوصاتمواد العزل الكهربائي على المحركات:
إذا كنت ترى اختلافًا من دفعة إلى أخرى، فلا تلوم المادة فقط. التحقق من ظروف التخزين (الرطوبة ودرجة الحرارة)، والتعامل معها الأضرار التي لحقت بالحواف، وما إذا كانت لزوجة الورنيش وملف المعالجة قد انحرفت بمرور الوقت. أداء العزل حساس للغاية للعملية.
غالبًا ما تبدو حالات فشل العزل غامضة في الميدان، ولكنها عادةً ما ترجع إلى بضعة أنماط متكررة:
إذا قمت بإصلاح شيء واحد فقط:تقليل الفراغات ونقاط الضعف. تبدأ العديد من الأعطال الكهربائية عند فجوات هوائية صغيرة، أو حواف حادة، أو طبقات ضعيفة الترابط. غالبًا ما يؤدي التحكم الأفضل في التشريب وممارسات التجميع المنضبطة إلى تحقيق مكاسب موثوقية كبيرة.
للشراءمواد العزل الكهربائي على المحركاتمع مفاجآت أقل، استخدم قائمة المراجعة هذه عند مقارنة الموردين أو الموافقة على مادة جديدة:
الهدف بسيط: العزل يجب أن يقلل التكلفة الإجمالية للملكية، وليس فقط سعر الشراء. عندما تتعامل مع العزل كنظام، ستتخذ عددًا أقل من القرارات التي تقول: "رخيصة اليوم، باهظة الثمن غدًا".
الاختيار من خلال معلمة واحدة (مثل فئة درجة الحرارة) مع تجاهل البيئة والضغط الميكانيكي وعملية التصنيع. يمكن أن تكون المادة "ذات درجة حرارة عالية" ولكنها تفشل مبكرًا بسبب الرطوبة أو الاهتزاز أو ضعف توافق الراتنج.
غالبًا ما تتحقق اختبارات المصنع من قوة العزل الكهربائي الفورية، لكن الأعطال الميدانية غالبًا ما تكون مدفوعة بآليات التقادم - دورة الحرارة، التلوث ودخول الرطوبة وحركة اللف. تتراكم هذه المشكلات حتى ينهار هامش العزل.
في كثير من الأحيان، نعم. يمكن أن تؤدي أوقات ارتفاع الجهد السريع والارتفاعات المتكررة إلى الضغط على العزل منعطف إلى آخر وتسريع الأضرار المرتبطة بالتفريغ. يصبح تعزيز نقاط الضعف وتحسين جودة التشريب ذا أهمية خاصة.
التركيز على حماية الحواف ومتانتها: اختر البطانات ذات المقاومة الأفضل للتمزق، وتحكم في أدوات القطع والنتوءات، وتحقق من حواف الفتحات. تحقق أيضًا من تجانس السُمك لتجنب المواقف "الضيقة جدًا بحيث لا يمكن إدخالها" والتي تؤدي إلى حدوث تلف.
اطلب نطاقات التسامح النموذجية، وممارسات تتبع الدُفعات، وإرشادات حول توافق العملية (القطع، والتشكيل، والتشريب، والعلاج). يمكن للمورد الذي يفهم نظام العزل الكامل للمحرك أن يساعدك في منع أوضاع الفشل الخفية.
تعيش المحركات حياة صعبة، فالحرارة والاهتزاز والارتفاعات الكهربائية والبيئات الفوضوية كلها تدفع العزل نحو الفشل. والخبر السار هو أن نادراً ما تكون مشاكل العزل عشوائية. مع نهج النظام ل مواد العزل الكهربائي على المحركات، يمكنك تحسين الموثوقية وقطع إعادة العمل وتحقيق الاستقرار في الجودة عبر مجموعات الإنتاج ودورات الإصلاح.
إذا كنت تريد المساعدة في اختيار مجموعة العزل العملية التي تناسب نوع المحرك الخاص بك وظروف التشغيل، اتصل بنالمناقشة مستوى الجهد الخاص بك، البيئة، والهدف الحراري، وطريقة المعالجة - حتى تتمكن من الانتقال من "يجب أن تعمل" إلى "أن تستمر في العمل".
