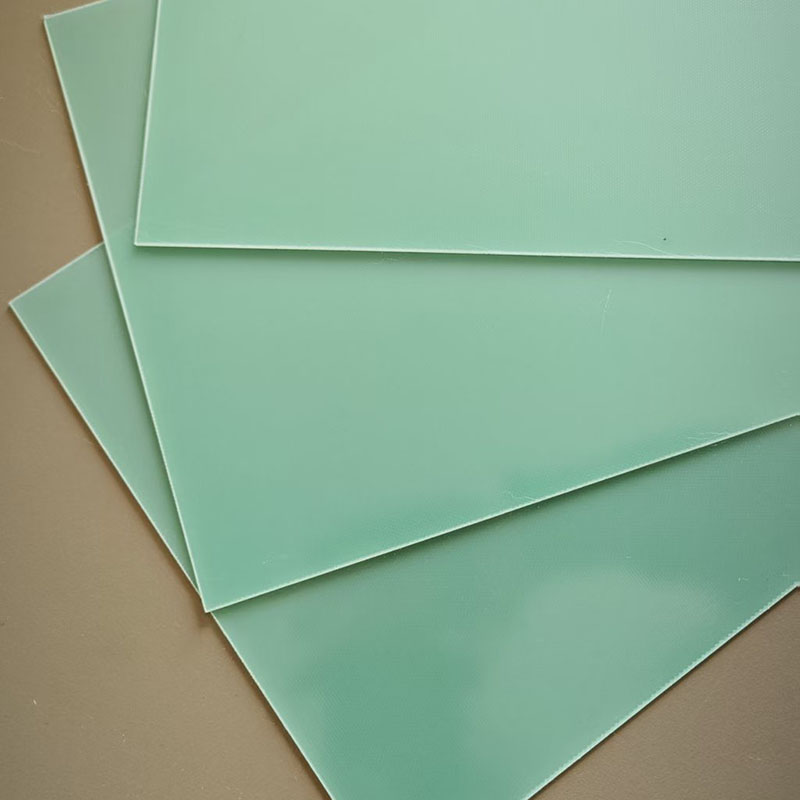

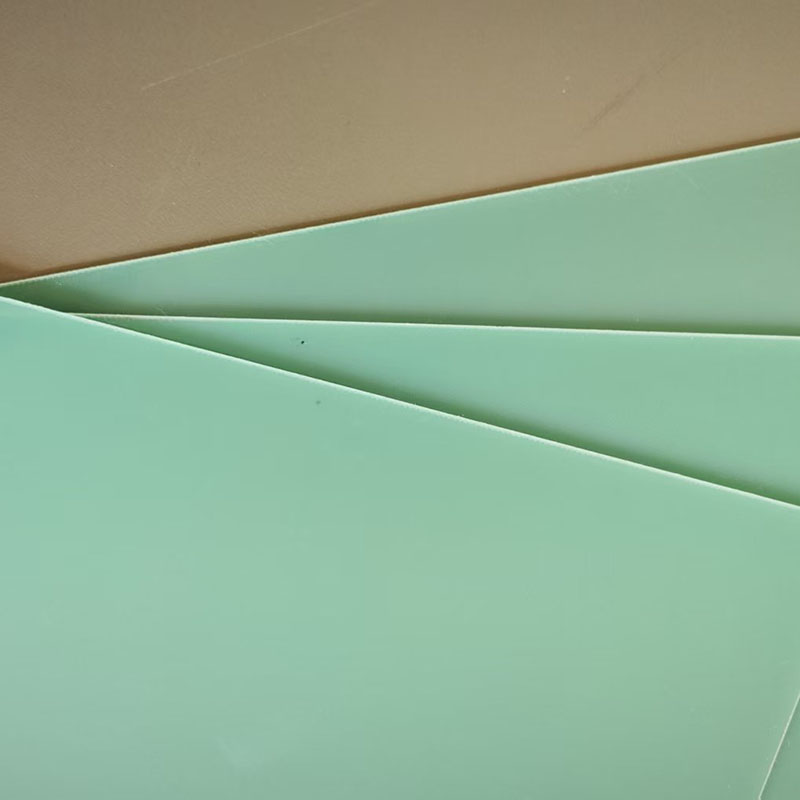

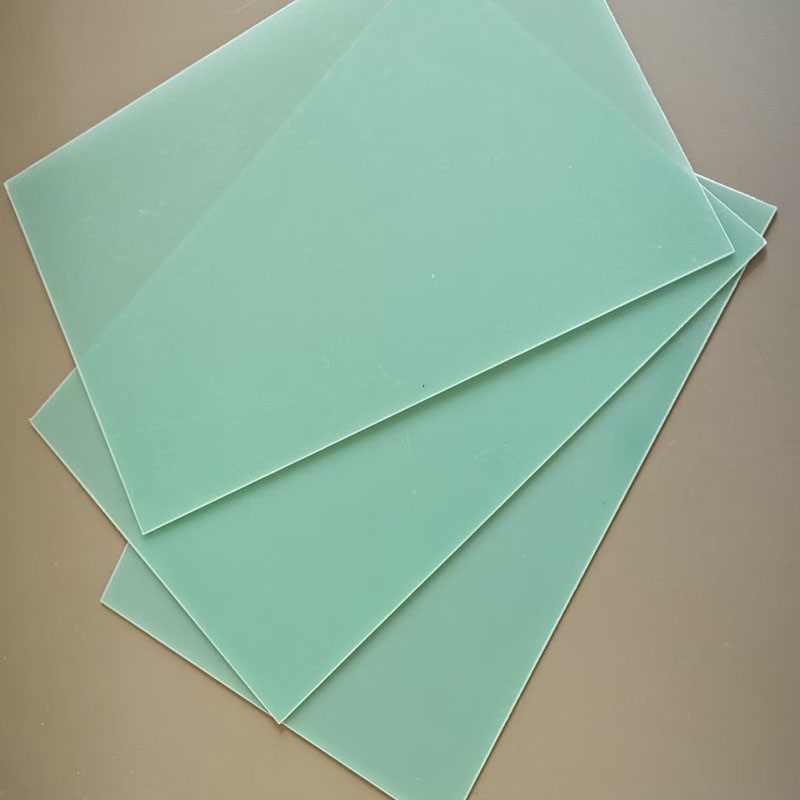

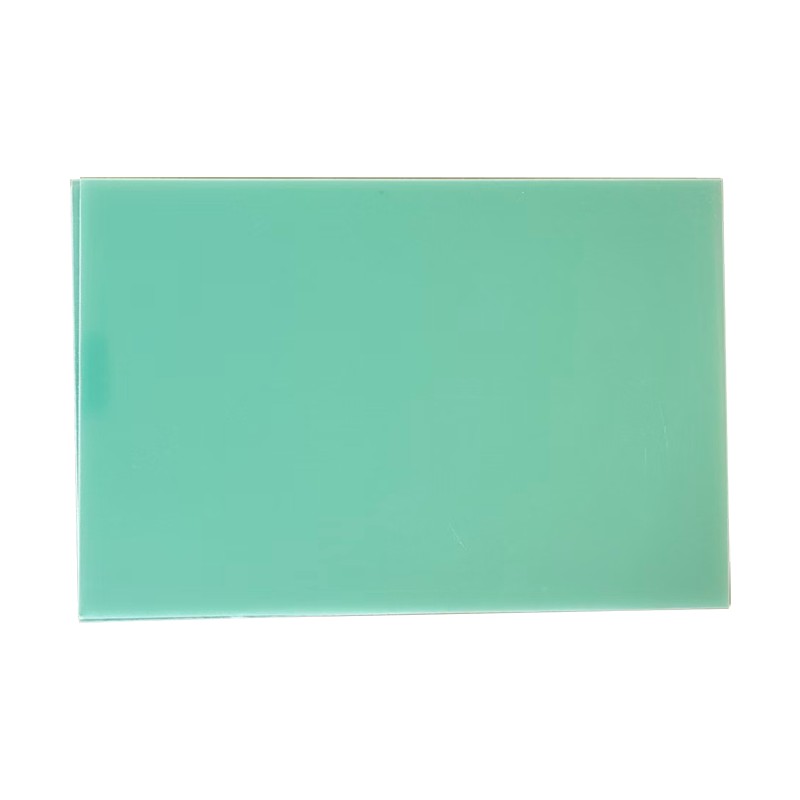

لوح الألياف الزجاجية الإيبوكسي FR4 للعزل الكهربائي المقدم من مصنع Hanyao عبارة عن مادة صفائحية مركبة مصنوعة عن طريق تشريب قماش الألياف الزجاجية من الدرجة الإلكترونية (E-Glass) مع راتنجات الإيبوكسي كمادة لاصقة ومعالجتها عن طريق الضغط الساخن. وعادة ما تكون شفافة إلى اللون الأخضر المعتم (لون راتنجات الإيبوكسي المقاومة للهب)، ولكنها تأتي أيضًا باللون الأصفر والأزرق والأبيض وغيرها من الألوان. السطح أملس. يتميز لوح الألياف الزجاجية الإيبوكسي FR4 بخصائص ميكانيكية ممتازة وخصائص عازلة وثبات حراري.
القماش المصنوع من الألياف الزجاجية يمنحه قوة ميكانيكية عالية، مما يجعله مقاومًا للانحناء والتشوه، ويوفر دعمًا وتثبيتًا ممتازين للمكونات الإلكترونية. تكون تغييرات الأبعاد في حدها الأدنى في ظل الظروف البيئية المختلفة (مثل الاختلافات في درجة الحرارة والرطوبة)، مما يضمن دقة الدائرة. إن لوح الإيبوكسي FR-4 عبارة عن مادة هندسية مركبة عالية القوة، وعازلة للغاية، ومثبطة للهب، ومقاومة للحرارة، وسهلة المعالجة، ومنخفضة التكلفة. إنها المادة الأساسية المستخدمة في تصنيع لوحات الدوائر المطبوعة الصلبة، مما يدعم صناعة الإلكترونيات الحديثة بأكملها.
| غرض | اسم المعلمة | متطلبات | طريقة الاختبار |
| الخصائص الميكانيكية | كثافة | 1.80 - 1.90 جم/سم3 | - |
| قوة الانحناء | ≥ 400 ميجا باسكال | IPC-4101/GB/T 4722 | |
| قوة الشد | ≥ 300 ميجا باسكال | إيبك-4101 | |
| معامل مرن | ≥ 20 جيجا باسكال | - | |
| نسبة بواسون | ~0.18 | - | |
| الخصائص الحرارية | مقاومة للحرارة على المدى الطويل | 130 - 150 درجة مئوية | - |
| درجة حرارة تشويه الحرارة | ≥ 130 درجة مئوية | أستم D648 | |
| درجة حرارة التحول الزجاجي | 130 - 180 درجة مئوية (تيراغرام) منتصف تيراغرام: 135-150 درجة مئوية عالي تيراغرام: 170-180 درجة مئوية | DSC/TMA | |
| درجة حرارة التحلل الحراري | > 320 درجة مئوية (Td5%) | TGA | |
| معامل التمدد الخطي | 13 - 18 جزء في المليون/درجة مئوية (المحور X-Y) 60 - 80 جزء في المليون/درجة مئوية (المحور Z) | IPC-TM-650 | |
| الموصلية الحرارية | 0.2 - 0.3 واط/(م·ك) | أستم C177 | |
| الخصائص الكهربائية | قوة عازلة | ≥ 40 كيلو فولت/مم | أستم D149 |
| مقاومة الحجم | ≥ 10¹² مΩ·سم | أستم D257 | |
| المقاومة السطحية | ≥ 10¹² مΩ·سم | أستم D257 | |
| السماحية النسبية | 4.2 - 4.8 (1 ميجا هرتز / 1 جيجا هرتز) | أستم D150 | |
| عامل فقدان العزل الكهربائي | 0.015 - 0.025 (1 ميجا هرتز / 1 جيجا هرتز) | أستم D150 | |
| مثبطات اللهب وغيرها من الخصائص | درجة مثبطات اللهب | يو ال 94 فولت-0 |
|
| استرطابية | 0.1% - 0.2% (تنخفض الخواص الكهربائية وTg بعد امتصاص الماء.) | أستم D570 | |
| المقاومة الكيميائية | ممتاز |
|
|
| قابلية المعالجة | ممتاز |
|
إخلاء المسؤولية: أرقام الأداء والمعلمات والميزات الموضحة هي قيم نموذجية في ظل ظروف اختبار محددة وقد تختلف في التطبيقات الفعلية. ولا تشكل ضمانًا أو ضمانًا للأداء في جميع الظروف. يتحمل المستخدمون مسؤولية التحقق من مدى ملاءمة المنتج للتطبيق المقصود.
1. لوح الألياف الزجاجية الإيبوكسي FR4 العازل الكهربائي قادر على تحمل درجة حرارة تصل إلى 130 درجة مئوية.
2. مقاومة اللهب هي UL 94-V0.
3. لديها قوة ميكانيكية ممتازة، وقماش الألياف الزجاجية يوفر قوة عالية للغاية واستقرار الأبعاد، مما يجعلها مناسبة كمكون هيكلي وداعم.
4. لديها مقاومة عزل عالية، ومقاومة عالية الحجم ومقاومة عالية للسطح، والتي يمكن أن تعزل التيار بشكل فعال وتمنع الدوائر القصيرة.
5. يتم استخدامه كخزانة توزيع، وتشتمل مجموعة المفاتيح الكهربائية على أقسام عزل بسبار، ودعامات، وشبكات إطفاء القوس، أو أقسام عازلة، وإطارات ودعامات في المحولات
