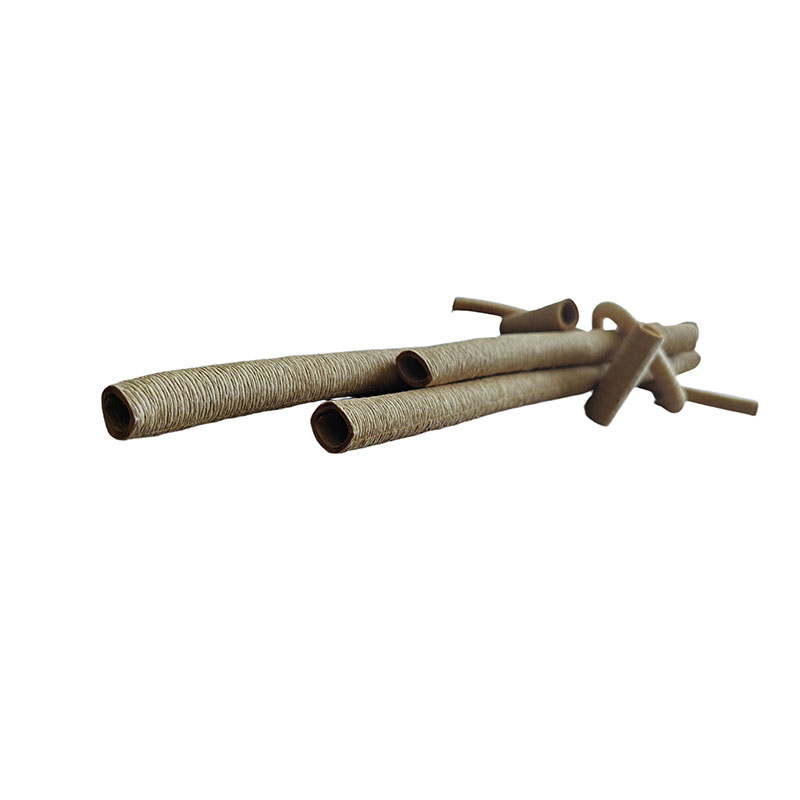

تعتمد الموثوقية الهيكلية والتشغيلية للمحولات المغمورة بالزيت بشكل كامل على سلامة شبكات العزل الداخلية الخاصة بها. عندما تعمل محولات الجهد العالي تحت ضغوط حرارية وكهربائية مستمرة، تتطلب الموصلات الداخلية حواجز مرنة وعالية العزل الكهربائي يمكن أن تنحني دون أن تنهار. نحن نحلل كيفأنبوب ورق كريب عازل للكهرباء، المصنعة من قبلهانياو، بمثابة عنصر أساسي في أنظمة العزل الصلبة الحديثة. نحن نفحص كيمياء المواد الخام، والسلوك الميكانيكي في ظل الانحناء الفيزيائي، والتفاعلات الكيميائية مع زيت المحولات، ومعلمات التصنيع المحددة لتوضيح كيفية زيادة العمر التشغيلي للمحولات إلى الحد الأقصى.
تواجه محولات الطاقة ذات الجهد العالي مجالات كهربائية متقلبة ودورات حرارية مكثفة وقوى ميكانيكية شديدة أثناء أحداث الدائرة القصيرة. يجب أن تتنقل أسلاك التوصيل الداخلية وموصلات التوصيل الخارجة من اللفات النشطة في مسارات معقدة للوصول إلى البطانات الطرفية.
يؤدي استخدام المواد العازلة الصلبة على طول هذه المسارات إلى خلق نقاط ضعف تشغيلية كبيرة. غالبًا ما تتشقق الأنابيب الصلبة تحت تأثير الاهتزازات الميكانيكية أو تتشوه أثناء التجميع، مما يؤدي إلى فشل العزل الموضعي. عندما تتشكل فجوة في الطبقة العازلة، يمكن أن تحدث تفريغات جزئية، مما يؤدي إلى تدهور سريع لزيت المحولات المحيط والتسبب في فشل النظام الكارثي.
للتغلب على هذه التحديات المادية، يحدد مهندسو المحولات المرونة العاليةأنبوب ورق كريب عازل للكهرباءمن إنتاجهانياو. يوفر هذا المكون المرن حاجزًا عازلًا مستمرًا وموحدًا للغاية يتوافق تمامًا مع أسلاك الرصاص الداخلية المنحنية دون التشقق أو الالتواء تحت الضغط الجسدي الشديد.
الأداء طويل المدى لـأنبوب ورق كريب عازل للكهرباءيعتمد بشكل مباشر على نقاء مواده الخام. أي تلوث كيميائي أو عوامل تبييض متبقية داخل هيكل الورق سوف يؤدي إلى تسريع الشيخوخة الكيميائية عند تعرضه لزيت المحولات الساخن.
لمنع التدهور المبكر،هانياوتصر منشأة التصنيع على استخدام لب الخشب اللين بحمض الكبريتيك غير المبيض الممتاز. تحتفظ هذه المادة الخام المحددة بألياف السليلوز الطبيعية الكثيفة والطويلة، والتي تمنح أنبوب الورق النهائي خصائصه الفيزيائية الاستثنائية:
• قوة شد عالية: تقوم ألياف السليلوز الطويلة بتوزيع الأحمال الميكانيكية بالتساوي عبر جدار الأنبوب، مما يسمح لها بمقاومة التوتر العالي أثناء التثبيت اليدوي أو التعامل مع الماكينة.
• مقاومة فائقة للتمزق: تقاوم الهياكل العضوية غير المبيضة بشكل طبيعي التمزق والانقسام عند تعرضها لتيارات سائلة عالية أو قوى ميكانيكية متغيرة داخل خزان المحولات.
• الحياد الكيميائي: يؤدي التخلص من المواد الكيميائية المبيضة إلى الحفاظ على الاستقرار الجزيئي للورق، مما يضمن عدم إطلاق أيونات ضارة أو مركبات حمضية يمكن أن تؤدي إلى تدهور زيت المحولات المحيط.
الميزة الرئيسية لاستخدامأنبوب ورق كريب عازل للكهرباءبدلاً من الغلاف الورقي أو البلاستيكي القياسي، تتميز بمرونتها الممتازة. تأتي هذه المرونة من عملية تجعيد يتم التحكم فيها، والتي تُدخل طيات وموجات مجهرية في القاعدة الورقية العازلة قبل لفها في أنبوب.
عندما يقوم الفني بثني الأنبوب ليتبع نصف قطر موصل محكم، فإن طيات الكريب المجهرية على الحافة الخارجية تتمدد بسلاسة لامتصاص إجهاد الشد. وفي الوقت نفسه، يتم ضغط الطيات الموجودة على نصف القطر الداخلي بشكل نظيف. يسمح هذا السلوك للأنبوب بالحفاظ على قطر داخلي مستدير تمامًا دون الضغط أو تمزق الجدار، مما يضمن بقاء الموصل النحاسي الداخلي معزولًا ومحميًا بالكامل على طول الانحناء بأكمله.
تعمل مواد السليلوز الصلبة والزيوت العازلة السائلة معًا لعزل المحولات المغمورة بالزيت. الأنبوب ورق كريب عازل للكهرباءيلعب دورًا رئيسيًا في تعظيم هذا التفاعل.
يوفر التصميم المجعد الصغير لأنبوب الورق مساحة سطح أكبر بكثير مقارنة بأكمام ورق الكرافت المسطحة القياسية. عند غمرها في خزان المحولات، تعمل الهياكل الورقية المسامية مثل الإسفنجة العضوية، حيث تمتص وتحتفظ بكميات كبيرة من الزيت العازل. تقوم مجموعة الورق المشبع بالزيت هذه بسد المسارات الموصلة التي تشكلها الشوائب النادرة في السائل، مما يؤخر شيخوخة المواد ويسمح للنظام بمقاومة ضغوط المجال الكهربائي العالية.
نظرًا لأن ورق الكريب المشبع بالزيت يحتفظ بكمية كبيرة من الزيت مباشرة على سطح الموصل، فإنه يسهل نقل الحرارة بكفاءة بعيدًا عن أسلاك الرصاص النحاسية الساخنة. يؤدي تأثير التبريد هذا إلى خفض درجة حرارة التشغيل الموضعية للمحول، مما يحمي إطار العزل من الفئة A (105 درجة مئوية) من الانهيار الحراري أثناء فترات ذروة الحمل.
يتطلب تصنيع المحولات الصناعية امتثالًا دقيقًا للأبعاد لضمان توافق المكونات العازلة بشكل مثالي مع أسلاك الرصاص النحاسية. يمكن أن تؤدي الاختلافات في الحجم الصغير إلى حدوث مشكلات خطيرة في التخليص الداخلي.
توضح مصفوفة المواصفات أدناه التفاوتات الهندسية القياسية التي يتم الحفاظ عليها عبرهانياوخط الانتاج .
| المعلمة الهيكلية | قياس الأبعاد المُعايَرة | خط الأساس للتسامح الفني |
| القطر الداخلي (معرف) | يتراوح من 4 ملم إلى 68 ملم | تباين الدقة ± 0.5 مم |
| سمك الجدار (T) | قابل للتكوين من 1 مم إلى 6 مم | معايير تطبيق طبقة موحدة |
| القطر الخارجي (OD) | تحسب كمعرف + 2T | يتناسب مع التكوينات المخصصة |
| الطول القياسي | مقاطع من 1000 ملم إلى 1500 ملم | بدل انحراف الطول 20 ملم |
| قوة العزل الكهربائي (T = 1) | تم التحقق منه عند 15 كيلو فولت كحد أدنى | تم اختباره تحت غمر الزيت الصارم |
| قوة العزل الكهربائي (T = 1.5) | تم التحقق منه عند 20 كيلو فولت كحد أدنى | تم اختباره تحت غمر الزيت الصارم |
| قوة العزل الكهربائي (≥ 2) | تم التحقق منه عند 35 كيلو فولت كحد أدنى | تم اختباره تحت غمر الزيت الصارم |
| تصنيف التحمل الحراري | معتمد حتى الفئة أ (105 درجة مئوية) | الأداء التشغيلي على المدى الطويل |
| مصدر المواد الأساسية | لب الخشب اللين غير المبيض بحمض الكبريتيك | تتبع نقاء المواد الخام |
يعد الحصول على مكونات عزل موثوقة أمرًا ضروريًا لمصنعي المحولات العالميين الذين يجب أن يضمنوا عقودًا من تشغيل المعدات بدون مشاكل.
كل دفعة من المواد العازلة المصنعة من قبلهانياويخضع لاختبارات الجودة الصارمة. بناءً على طلب العملاء العالميين، يتم تقديم موادنا بانتظام إلى مختبر CEMT المستقل التابع لجهة خارجية للتحقق من صحتها. يتحقق هذا الاختبار من قوة العزل الكهربائي، وتوافق الزيت، والاستقرار الحراري، مما يضمن الامتثال لمعايير الأداء الدولية الصارمة.
تقع منشأة الإنتاج الخاصة بنا في مدينة Suzhou، على بعد 100 كيلومتر فقط من ميناء Shanghai. يتيح هذا الموقع الجغرافي الاستراتيجي الشحن السريع وجداول التسليم الموثوقة للمشترين الدوليين. لحماية منتجات السليلوز الحساسة أثناء النقل البحري لمسافات طويلة، يتم تعبئة كل طلب بشكل آمن في صناديق من الورق المقوى شديدة التحمل ومقاومة للغبار لضمان وصولها جافة تمامًا وجاهزة للتصنيع.
نعم. تم تجهيز منشأة الإنتاج لدينا بآلات قطع ولف أوتوماتيكية، مما يسمح لنا بمعالجة المواد ذات الحجم العادي إلى أقطار داخلية مخصصة وسمك جدار مصمم خصيصًا لمتطلبات تصميم المحولات الخاصة بك.
تمتص مواد السليلوز الرطوبة بشكل طبيعي، مما يقلل من قوتها العازلة بشكل عام. لضمان الأداء الأمثل، يجب أن تخضع المجموعة الأساسية المعزولة لدورة تجفيف بالتفريغ وتشريب الزيت قبل ملء المحول وإغلاقه.
نحن نقدم مجموعة شاملة من المواد العازلة، مما يتيح لك الحصول على الورق المنقط الماسي، ولوحة الطباعة المضغوطة مسبقًا، وورق الكرافت العازل، وأفلام البوليستر، وأفلام البوليميد، والشرائح المرنة متعددة الطبقات مثل NMN، وNHN، وAMA في شحنة واحدة موحدة.
العزل الداخلي المستقر هو الضمان الأساسي للدورة الطويلة والتشغيل الآمن للمحولات المغمورة بالزيت ذات الجهد العالي. يمكن أن تتسبب الأكمام العازلة الصلبة بسهولة في انهيار العزل أثناء تجميع المعدات والتشغيل على المدى الطويل، بينماهانياو أنابيب ورق كريب عازلة للكهرباءيحل بشكل مثالي نقاط الألم العازلة مع مرونة ممتازة وخصائص عازلة مستقرة وتوافق جيد مع الزيت.
مدعومة بخبرة تصنيع المواد العازلة المهنية،هانياويدعم التخصيص بالحجم الكامل والتحكم الصارم في تحمل الأبعاد واختبار الجودة من طرف ثالث. تتوافق جميع المنتجات مع معايير صناعة المحولات الدولية، ونحن نقدم خدمات شحن عالمية سريعة تعتمد على المزايا اللوجستية الجغرافية الفائقة. لشراء ذات جودة عاليةأنبوب ورق كريب عازل للكهرباءواحصل على دعم احترافي لحلول العزل الكهربائي،اتصل بناالآن للحصول على عينات مواد مجانية وعرض أسعار مخصص دقيق.
