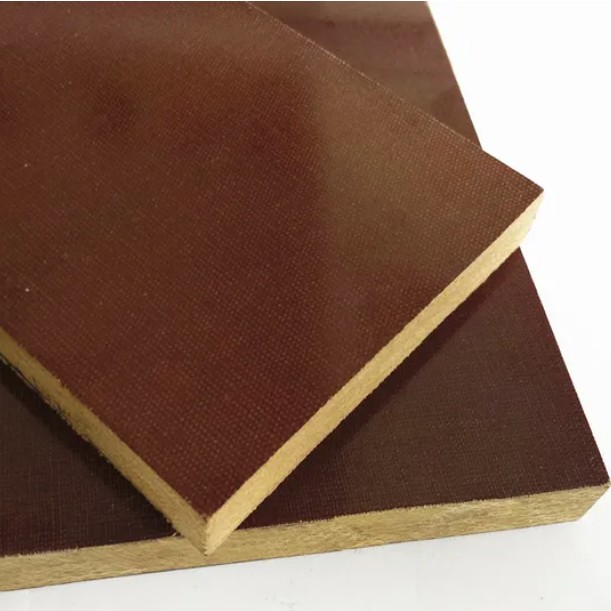

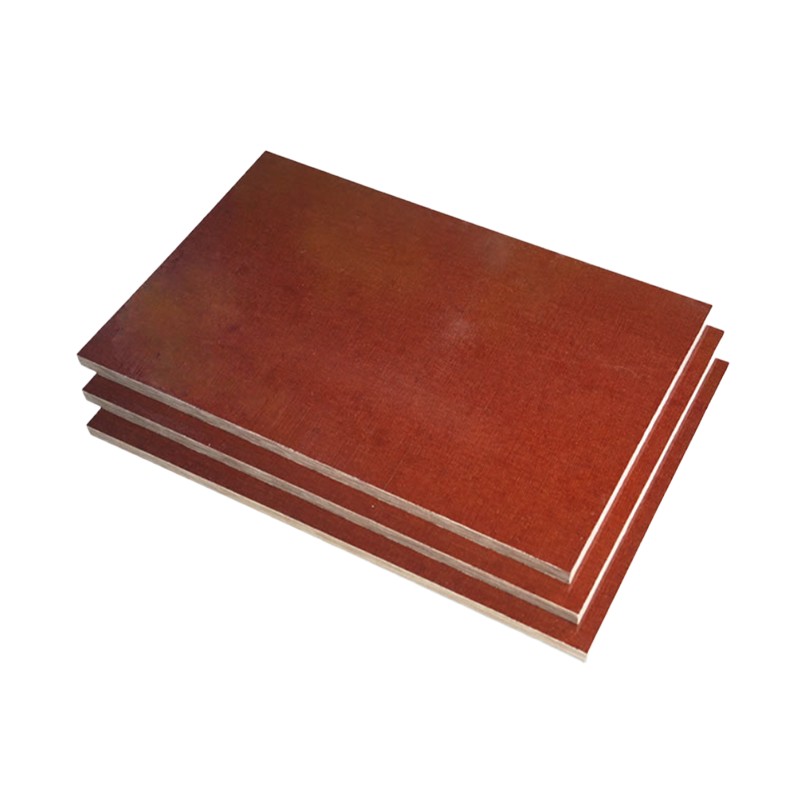

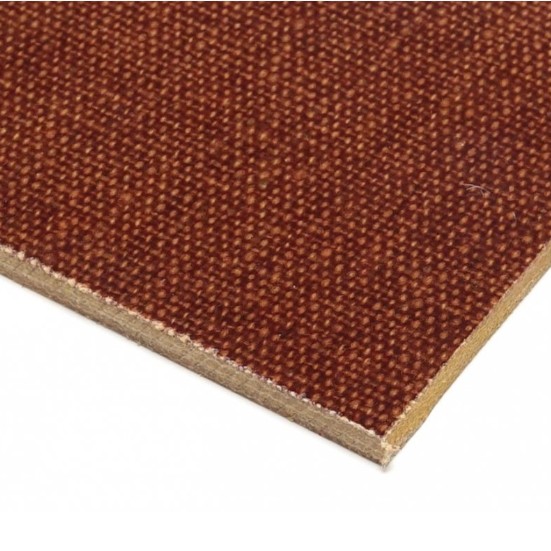

تستخدم صفائح القماش القطنية الفينولية ذات الجودة العالية من Hanyao القماش القطني (عادةً نفايات الوبر القطني، خيوط القطن، أو القماش القطني) كمواد معززة. وهذا يعطيها خصائص مختلفة عن ألواح الألياف الزجاجية. ويستخدم راتينج الفينول كمادة لاصقة. يتم تشريب النسيج القطني في راتنج الفينول ثم معالجته وتشكيله بالتسخين والضغط. وغالبًا ما يشار إليه باسم "لوح الباكليت" أو "لوح راتينج الفينول".
وفقًا لمعايير NEMA، ينتمي إلى سلسلة XX وLE. وعادةً ما يكون لونه بني، أو أسود، أو بني داكن، مع سطح أملس وملمس "دافئ" فريد من نوعه، على عكس نسيج الزجاج "البارد" لـ FR-4. ويتميز بقدرة تصنيع ممتازة، ويسهل إجراء عمليات التشغيل مثل الخراطة، والطحن، والحفر، والتخطيط، والطحن، ويتسبب في الحد الأدنى من تآكل أدوات القطع أثناء التشغيل الآلي.
إن التكلفة المنخفضة للمواد الخام (النسيج القطني والراتنج الفينولي) وعملية التصنيع الناضجة تجعلها ذات أسعار تنافسية للغاية. باختصار، إنها صفائح صناعية منخفضة التكلفة وسهلة المعالجة ومتعددة الاستخدامات تجمع بين العزل والمتانة الميكانيكية. الاستخدام المقصود واضح جدًا: في التطبيقات التي لا تكون فيها مقاومة الحرارة والأداء الكهربائي عالي التردد ومتطلبات القوة عالية، فهو بمثابة مكون ميكانيكي وعازل سريع الإنتاج وقابل للإنتاج بكميات كبيرة.
| غرض | اسم المعلمة | متطلبات | طريقة الاختبار |
| الخصائص الميكانيكية | كثافة | 1.30 - 1.40 جم/سم3 | أستم D792 |
| قوة الشد | 60 - 100 ميجا باسكال | أستم D638 | |
| قوة الانحناء | 80 - 150 ميجا باسكال | أستم D790 | |
| قوة التأثير | .6 - 1.2 جول/سم² | أستم D256 | |
| قوة ضاغطة | 150 - 250 ميجا باسكال | أستم D695 | |
| صلابة روكويل | م 100 - 115 | أستم D785 | |
| الخصائص الحرارية | مقاومة للحرارة على المدى الطويل | 90 - 105 درجة مئوية | - |
| درجة حرارة تشويه الحرارة | 115 - 130 درجة مئوية | أستم D648 | |
| درجة مثبطات اللهب | يو ال 94 اتش بي | يو ال 94 | |
| معامل التمدد الخطي | 20 - 30 جزء في المليون/درجة مئوية | أستم D696 | |
| الموصلية الحرارية | 0.15 - 0.25 واط/(م·ك) | أستم C177 | |
| الخصائص الكهربائية | قوة عازلة | 10 - 20 كيلو فولت/مم | أستم D149 |
| مقاومة الحجم | 10⁹ - 10¹¹ أوم·سم | أستم D257 | |
| المقاومة السطحية | 10¹⁰ - 10¹² أوم | أستم D257 | |
| السماحية النسبية | 4.5 - 6.0 (1 ميجا هرتز) | أستم D150 | |
| عامل فقدان العزل الكهربائي | 0.04 - 0.08 (1 ميجا هرتز) | أستم D150 | |
| الأداء الكيميائي والبيئي | استرطابية | عالية 1.0 - 2.0% (نقع لمدة 24 ساعة) | أستم D570 |
| المقاومة الكيميائية | جيد |
|
|
| مقاومة الأحماض/القلويات | جيد للأحماض الضعيفة والقواعد الضعيفة، لكن الأحماض القوية والقواعد القوية ستؤدي إلى تآكلها. |
|
إخلاء المسؤولية: أرقام الأداء والمعلمات والميزات الموضحة هي قيم نموذجية في ظل ظروف اختبار محددة وقد تختلف في التطبيقات الفعلية. ولا تشكل ضمانًا أو ضمانًا للأداء في جميع الظروف. يتحمل المستخدمون مسؤولية التحقق من مدى ملاءمة المنتج للتطبيق المقصود.
1. صفائح القماش القطنية الفينولية قادرة على تحمل درجة حرارة تصل إلى 120 درجة مئوية.
2. المواد الخام (نسيج القطن وراتنج الفينول) منخفضة التكلفة.
3- يتمتع بخصائص عزل كهربائي جيدة
4. إن قابليتها للتصنيع الممتازة تسمح بتشكيلها إلى أجزاء ميكانيكية معقدة للغاية.
5. يمكن تحويلها إلى مكونات هيكلية ميكانيكية، مثل التروس، والمحامل، والحشيات. ويمكن استخدامه أيضًا في تصنيع قواعد المرحلات والمفاتيح والدعامات العازلة، وأغطية نهاية المحولات، والكتل العازلة، وما إلى ذلك.
